產品中心

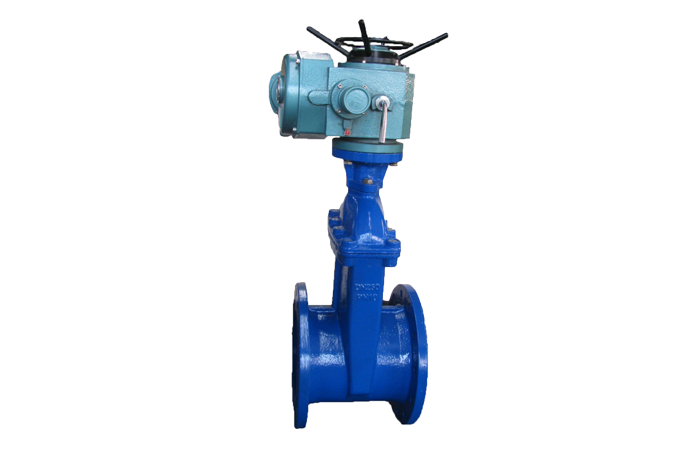

調節閘閥

調節閘閥

產品概述:

所有調節閥均需要解決推力大,內外漏和調節特性差三大問題,但沒有一種技術方案能夠簡捷地、全面地解決好,新型迷宮完美減壓差、免沖刷、保密封,通流面積調節方便,調節特性靈活設計。? ?

立即咨詢
  • 產品介紹 +
  • 優勢比較 +
  • 性能參數 +
  • 業績展示 +
  • 相關文章 +
  • 技術服務 +

目前國內外調節閥,至少存在下列問題:

1、閥瓣關閉方向與介質流動方向相反,不能利用前后壓差進行自密封,易內漏。

2、閥桿處于高壓側,密封難,易外漏。

3,沒有預啟閥,執行器推力力大。

4、有預啟閥,但大閥瓣處于浮動態,運行時振動。

5,沒有迷宮分解壓差,大壓差下閥口沖刷破壞。

6、有迷宮,但迷宮的通道不是獨立的,壓差分布不均,分壓效果不好。

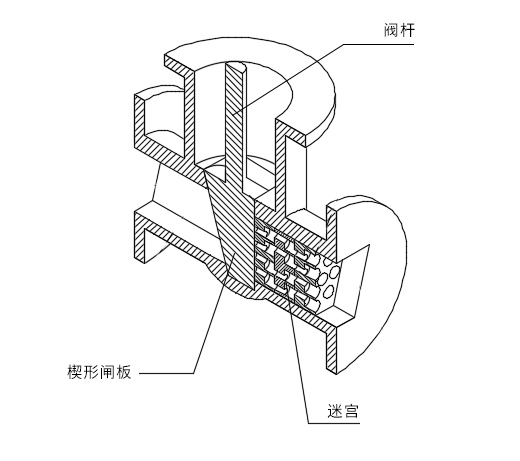

解決上述問題的具體方法(工作原理)是:

1.在流道中設計分布上特性符合要求的迷宮,迷宮通道是獨立的。

2.推力需要克服摩擦力,無須克服壓差作用力。

3.不存在閥瓣浮動振動問題。

4.正向流動,關斷力由壓差自密封力和楔形閘板放大力迭加而成。

5.逆向流動,關斷力只有楔形閘板放大力,好處是閥桿處于低壓環境利于密封。

選擇正向或逆向流動根據壓差等實際需求而定,一般壓差小于4Mpa時選正向流動。


目前國內外調節閥,至少存在下列問題:

1、閥瓣關閉方向與介質流動方向相反,不能利用前后壓差進行自密封,易內漏。

2、閥桿處于高壓側,密封難,易外漏。

3,沒有預啟閥,執行器推力力大。

4、有預啟閥,但大閥瓣處于浮動態,運行時振動。

5,沒有迷宮分解壓差,大壓差下閥口沖刷破壞。

6、有迷宮,但迷宮的通道不是獨立的,壓差分布不均,分壓效果不好。

解決上述問題的具體方法(工作原理)是:

1.在流道中設計分布上特性符合要求的迷宮,迷宮通道是獨立的。

2.推力需要克服摩擦力,無須克服壓差作用力。

3.不存在閥瓣浮動振動問題。

4.正向流動,關斷力由壓差自密封力和楔形閘板放大力迭加而成。

5.逆向流動,關斷力只有楔形閘板放大力,好處是閥桿處于低壓環境利于密封。

選擇正向或逆向流動根據壓差等實際需求而定,一般壓差小于4Mpa時選正向流動。


一、型號說明:

Y

9

4

5

H

10

9

減壓閥

調節閥

9:電動

6:氣動

4:法蘭

6:焊接

5:直流式
6:角式

密封面

H:合金鋼

Y:硬質合金

S:不銹鋼

高壓側壓力:10Mpa

閥體材料

C:碳鋼

V:合金鋼

S:不銹鋼

二、規格(舉例):DN100-250  即:進口管徑DN100,出口管徑DN250

三、管徑選取方法:進出口管徑皆用高遠管徑公式首先進行計算出管道管徑,然后乘以0.8作為閥的進口理論管徑,最后校準系列管徑靠近選?。?/span>

例題:高壓蒸汽壓力10.0Mpa 450℃降至1.3Mpa,流量50t/h,如何選擇閥的進出口管徑?

答:1.根據高遠管徑公式計算得進口管徑為:3.14(GT/P)0.44+5=3.14(50×(450+273)/10)0.44+5=120.48 ,進口理論管徑應取0.8×120.48=96.38

2. 據等焓過程求得出的溫度為391.8

3. 又根據高遠管徑公式計算得出管徑為:3.14(GT/P)0.44+5=3.14(50×(391.8+273)/1.3)0.44+5=278.1,故出口理論管徑應取0.8×278.1= 222.48

4. 對照理論管徑系列化后確定規格為DN100--250。
