輪胎橡膠行業乏汽回收改造典型項目可行性分析
一．前言
許多用熱單位如橡膠廠、化工廠乏汽排空，浪費巨大，原因是沒有經濟可行的回收方案。
1、冬季采暖熱負荷沒那么多；
2、夏季制冷投資大、效率低；
3、電壓縮升壓，設備故障率高，耗電多；
4、引射回收往往壓力升不了很多，用量小。
一個理想的回收方案是許多用戶的迫切期待。
二、創新方案
上述回收利用方案的共同特點除引射回收方案外都是用于工藝之外，所以才出現不能充分利用的問題。
我公司開發的“滑環容積機”既可做壓縮機又可做膨脹做功機，兩臺同軸相連能夠巧妙地利用部分乏汽自身的做工能力，將另一部分壓縮。
理想焓差比：（2707-2313.5）/（2987-2707）=393.5/280=1.405
實際焓差比：1.405×0.6×（1+0.88)/2=0.8

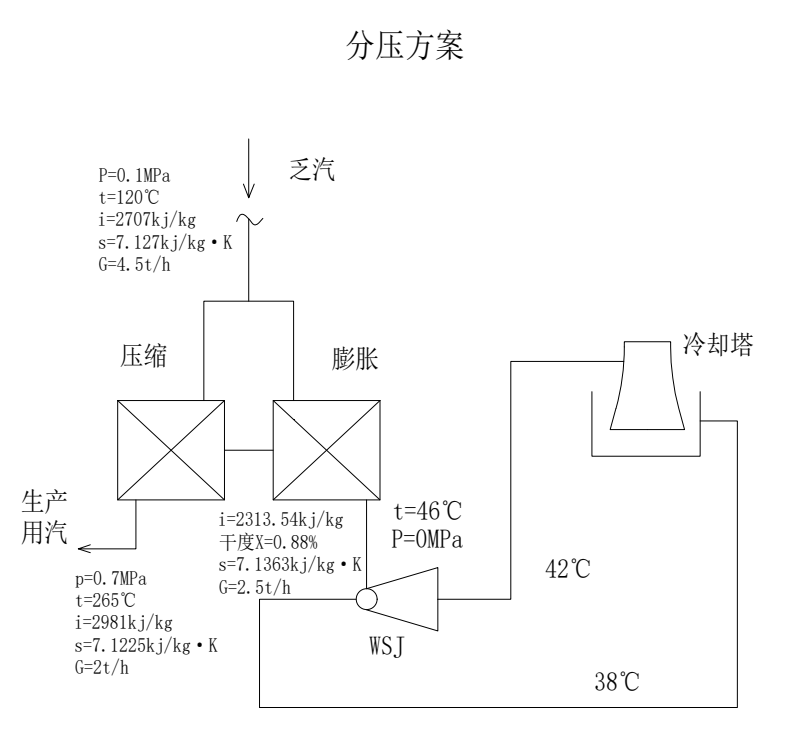

圖中，WSJ是水汽引射器，相當于一個冷凝器，其作用是為膨脹機提供一個負壓排汽環境，擴大其做功空間。
三、數據例證
圖中所標數據是理想焓降比的計算數據：實際焓降比0.8，說明犧牲1t/h乏汽可獲取0.7Mpa、265℃蒸汽0.8t/h，這是一個令人鼓舞的數字。
也就是說，犧牲2.5t/h乏汽可獲取2t/h高壓汽，或者說可以從4.5t/h乏汽中幾乎無成本本地回收2t/h，乏汽回收率：2÷4.5≈44.44%。冷卻水泵耗電量可以忽略。
四、技術可行性分析
主要看管徑是否符合現場條件。
膨脹機排汽的比容6.732m3/kg
體積流量：2.5t/h/3.6×6.732m3/s=3.74m3/s
管徑：√3.74/0.7854/60=0.2817，取DN300可行。
五、投資計算
滑環容積機50萬元
冷卻水泵2臺，揚程20m，流量：40t/h
+配電部分共5萬元
冷卻塔5萬元
工程費20萬元
合計：80萬元
六、效益分析
回收乏汽量2.5t/h，年效益8000×2.5×280=560萬元
投資回收年限：80/560=0.14年=1.7個月=51天。
七、建議
此項新技術投資少，效益大，可先做小型系統驗證，成功后大規模推廣，也可按合同能源管理模式進行。
